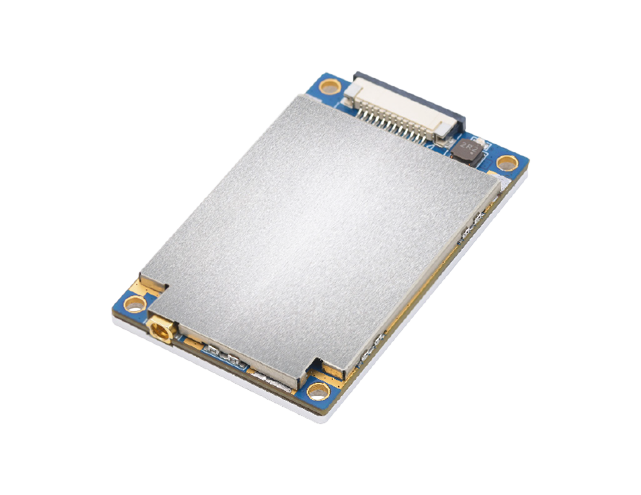

超高频RFID读写器模组 RF-N6801
RF-N6801是国芯物联自主研发的一款高性能嵌入式超高频RFID 读写器模组，搭载国芯物联超高频 RFID读写器芯片，具有功耗低、体积小、性能稳定、抗干扰性强、易于集成等特点。核心平台部件采 用高性能高度集成的国芯物联RFID读写器芯片，集成了模拟射频前端与基带数字信号处理模组等 功能。
可直接嵌入标签打印机、RFID手持终端、平板PDA以及固定式或移动式读写器终端。提供有12 PIN FPC接口和支持高达33 dBm的射频输出，在保持高读取率的同时，可实现对电子标签的快速读写处 理，综合性能非常优越。
低功耗设计
从系统设计和底层应用方面对模组进行了结构优化和编码优化，让模组功耗达到理想水平。
小巧外观设计
为了给客户留有更大集成的空间，采用了紧凑的电路设计，最大化缩小模组的尺寸。
稳定性能
具有远距离的快速读取性能，支持高达 33 dBm的射频输出，可实现15m远距离读取
易于快速集成
对RFID射频部分进行了高度集成封装，提供有方便的FPC接口和二次软件开发包。
高性能低成本
采用大批量集中采购的方式与大型加工商合作，在确保产品质量的同时成本达到业界最低。
读取性能灵敏
采用了国芯物联自主研发的RFID芯片，以及最优的电路设计和防碰撞机制，灵敏度优于-83dBm。
技术参数
物理参数
| 尺寸 |
56.0mm × 35.6mm × 5.5mm |
主要功能
| 空口协议 |
ISO 18000-6C/6B、EPC C1G2 GB/T 29768-2013（可选） GJB 7377.1-2011/7377.1-2018A 各种温湿度标签协议 |
| 功能特点 |
支持密集读写、多标签识别、 标签数据过滤、支持 RSSI |
性能参数
| 工作频率 |
FCC（美国）902-928MHz ETSI（欧洲）865.6-867.6MHz SRRC-MII（中国）920-925MHz |
| 输出功率 |
33 dBm |
|
灵敏度 |
-75 dBm |
|
输出功率调节 |
1 dB 步进 |
|
前向调制方式 |
DSB-ASK、PR-ASK |
|
连续读 EPC 码 |
0-15 米（取决于配置） |
| 连续写 EPC 码 | 0-8 米（取决于配置） |
| 标签识别速度 | >500 次 / 秒 |
通讯接口
| 通讯口 |
12 PIN FPC 连接器 |
|
射频输出接口 |
MMCX 天线接口 |
环境参数
| 工作温度 |
-20℃～ +70℃ |
| 储存温度 |
-40℃～ +85℃ |
| 工作湿度 |
10％～ 95％ RH 无冷凝 |

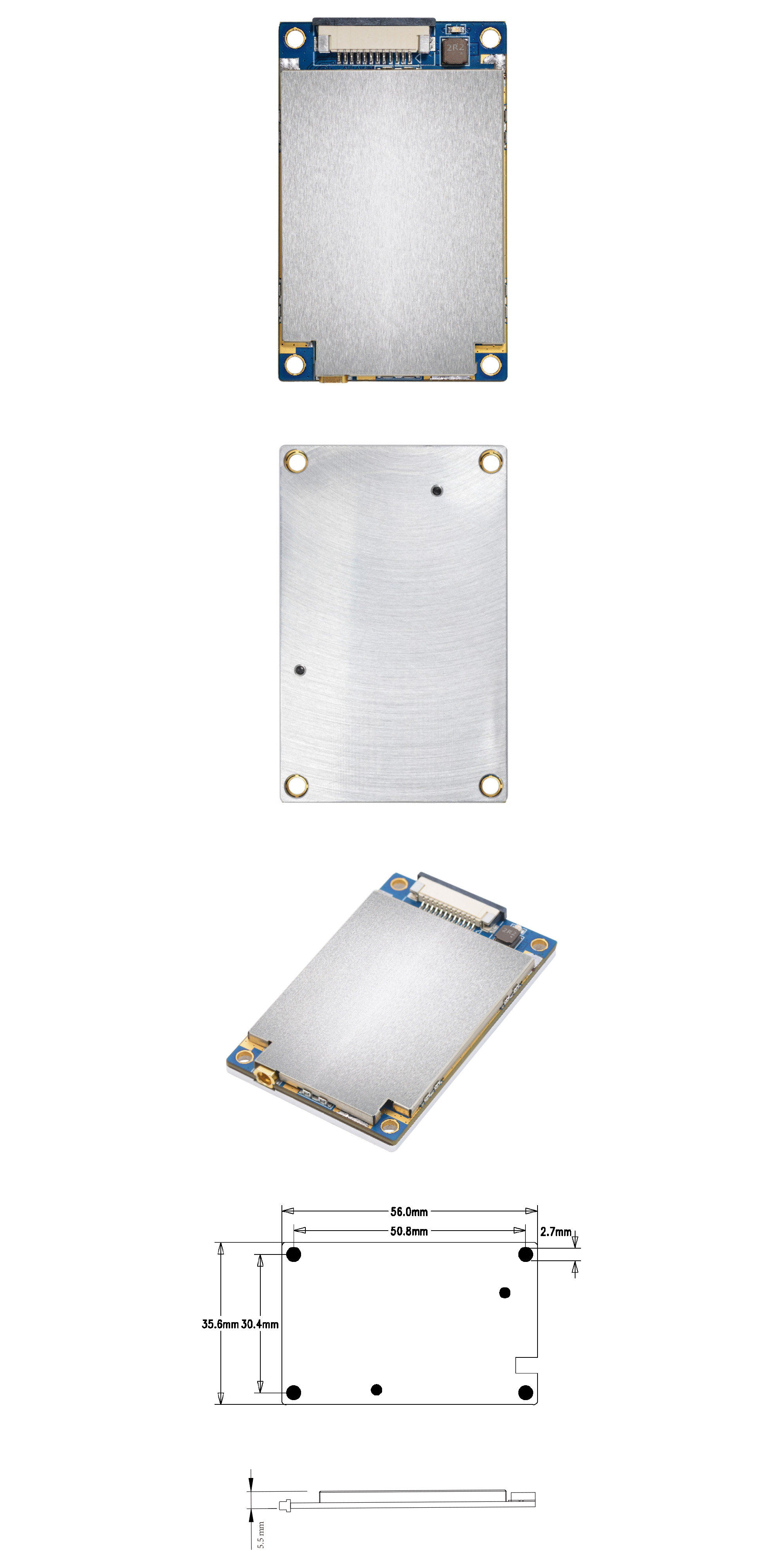

产品图示
